型號說明
| DBW |
-10 |
-1 |
-D24 |
-20 |
-1PN |
| 系列號碼 |
通經 |
調壓范圍 |
線圈電壓 |
接線方式 |
控制方式 |

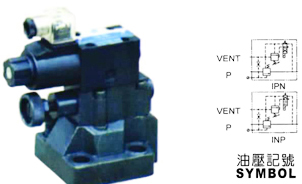

低噪音型電磁控制溢流閥
|
03：10通徑
06：25通徑
10：32通徑 |
1：X-10MPa
3：1.2-35MPa |
資料索取 |
10：接線盒附指示燈
20：插式接線座附指示燈 |
IPN：常開卸荷
INP：常開保壓 |
規格表
| 型號 |
流量上限
ℓ/min |
使用壓力上限
MPa |
重量
KG |
| DBW-03-1PN-** |
250 |
35 |
3.4 |
| DBW-06-1PN-** |
500 |
35 |
5 |
| DBW-10-1PN-** |
650 |
35 |
5.9 |
產品特點
1、具有工作壓力高，大流量反應速度快等特點。
2、利用電氣信號可以使泵卸荷。
3、利用先導溢流閥使液壓系統得到2種控制方式。
減壓閥、單向減壓閥詳細型號如下:
RG-03,RG-06,RG-10,RCG-03,RCG-06,RCG-10,
RT-03,RT-06,RT-10,RCT-03,RCT-06,RCT-10.
RG-03-B,RG-06-B,RG-10-B,RCG-03-B,RCG-06-B,RCG-10-B,
RT-03-B,RT-06-B,RT-10-B,RCT-03-B,RCT-06-B,RCT-10-B.
RG-03-C,RG-06-C,RG-10-C,RCG-03-C,RCG-06-C,RCG-10-C,
RT-03-C,RT-06-C,RT-10-C,RCT-03-C,RCT-06-C,RCT-10-C.
RG-03-H,RG-06-H,RG-10-H,RCG-03-H,RCG-06-H,RCG-10-H,
RT-03-H,RT-06-H,RT-10-H,RCT-03-H,RCT-06-H,RCT-10-H.
高新區楓橋杰亦洋機電設備經營部
單位地址：江蘇省蘇州市高新區塔園路379號
電 話：0512-69571550
傳 真：0512-69575510
聯系人：黃先生
手 機：18068033003
聯系QQ：963934432
郵 箱：suzhoujieda@163.com
網 址：http://www.until-1.cn
液控單向閥詳細型號如下:
PCV-G03,PCV-G06,PCV-G10,
PCV-T03,PCV-T06,PCV-T10,
PCDV-G03,PCDV-G06,PCDV-G10,
PCDV-T03,PCDV-T06,PCDV-T10,
PCV-G03-05-E-20,PCV-G06-05-E-20,PCV-G10-05-E-20,
PCV-T03-05-E-20,PCV-T06-05-E-20,PCV-T10-05-E-20,
PCDV-G03-05-E-20,PCDV-G06-05-E-20,PCDV-G10-05-E-20,
PCDV-T03-05-E-20,PCDV-T06-05-E-20,PCDV-T10-05-E-20,
PCV-G03-50-E-20,PCV-G06-50-E-20,PCV-G10-50-E-20,
PCV-T03-50-E-20,PCV-T06-50-E-20,PCV-T10-50-E-20,
PCDV-G03-50-E-20,PCDV-G06-50-E-20,PCDV-G10-50-E-20,
PCDV-T03-50-E-20,PCDV-T06-50-E-20,PCDV-T10-50-E-20.
使用注意事項:
1、泄漏量為前后壓差20.5MPa時所測得的。
2、RCG、RCT裝有單向閥可使用于執行元件的A、B兩孔，而RG、RT只能應用于回路中的P孔。
3、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
4、泄油口必須在一個接近于大氣壓力的低背壓下直接通油箱。
|
