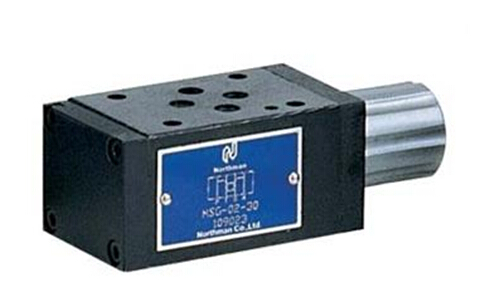

MSG疊加式壓力表開關主要規格：
|
公稱通徑 |
工作壓力上限 |
額定流量(l/min) |
|
02 |
210 |
20 |
|
03 |
45 |
MSG疊加式壓力表訂貨型號說明：
|
MSG |
-02 |
-10 |
|
閥代號 |
公稱通徑 |
設計號 |
|
疊加式壓力表開關 |
02: 6
03: 10 |
|
MSG疊加式壓力表使用說明：
推薦黏度
正常工作時所推薦黏度：15～400cSt
推薦油液
可使用以下所列任何一種液壓油液。
石油基油：使用相當于ISO VG32或VG46的油液。
合成液：使用磷酸酯液或多元醇酯液。當用磷酸酯液時，請用特殊的氟橡膠密封。
含水液：使用水乙二醇液。
工作油溫
連續工作的溫度為：-15 ~ +70°C
污染控制
應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命。
請保證污染度為：NAS 1638 -12級，用25μm或更精密的管路濾油器
組裝步驟
將雙頭螺栓全部旋入規定的基礎板，底板或管道板的安裝面上的螺孔中。
根據液壓回路，疊裝疊加閥和電磁換向閥，把裝有O型環的安裝面朝向基礎板，
在疊加閥插進螺栓之前，確認疊加閥的孔口排列正確無誤。對其疊加閥的兩端。
螺栓上旋上螺母，用規定的扭矩擰緊螺母。經試車后，須在規定的扭矩范圍內重新擰緊螺母，已達到足夠的預緊度。
測壓開關
旋鈕銘牌上字母與上方紅點對正，則為測管所對應油路壓力。
MSG-02-10
MSG-03-10 |
